基本介绍

CS/500棒材捆支核查系统是对成捆棒材进行数量核查的系统。 该系统以摄像机为传感器，采集棒材端面图像；经过必要的预处理后， 将图像传入计算机； 再按照专门设计的处理和识别算法，由计算机对图像进行最终的处理，得到成捆棒材的数量信息。 该系统主要用于棒材生产中打捆后的数量核查。经过一定的软硬件调整，也可用于之前的生产环节， 如切前成组时的数量检测、切后每组头、尾的数量检测（可发现长短尺）以及在输送链上的数量检测。

产品优势

  1. 1. 识别精度高：
        在识别过程中，系统会检测棒材端面的亮度、形状、面积等多方面信息，并进行综合判断， 这在一定程度上类似人类视觉的功能， 因而对变形、遮挡、亮度不均匀等情况具备较强的适应性，实现较高的识别率。
    2. 速度快：
        处理一幅棒材图像并统计数量只需30秒。
    3. 直观，且具备一定的管理功能：

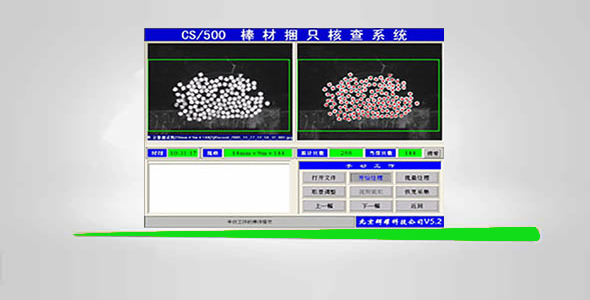

        棒材的原始图像与处理后的结果同时显示在屏幕上，便于观察、对 比。出现数量不符情况，系统会自动报警提示。 每捆棒材的图像与处理结果均可长期存储，出现问题，便于核查。

准确性与识别条件：

根据生产的一般情况，我们对识别条件提出下列参考要求：

  1. 每捆数量：   ≤200支;
    单支棒材端面面积：   ≥70%的标准面积；即由变形、遮挡等原因造成的图像中单                                   支棒材端面面积的缩小不 超过标准面积的30%。
    棒材间端面位置差：    ≤50mm
    在上述条件下
    棒材直径≥Φ18时，CS/500系统的计数误差小于1/10000， 即每识别10000支棒材，误差为1根。
    棒材直径在Φ10—Φ18之间时，CS/500系统的计数误差小于1/5000。 识别条件达不到上述要求时，识别率会有所降低。
